雷諾護墊護岸在水利紐帶工程中的運用

因為雷諾護墊的優異特性，在水利工程中雷諾護墊轉件代替了傳統結構方式，在工程規劃方面雷諾護墊的運用也相對簡略，工期也比傳統結構方式要快捷。滿意了水利工程對立沖刷才能和耐久安穩的需求。本文經過對雷諾護墊在水利紐帶工程中的運用，介紹了雷諾護墊的規劃運用，對相關工程規劃和施工有必定的參閱價值。

一、導言：跟著國家發展和前進，社會群眾對環境質量要求越來越高，水利工程環保也作為一個硬性目標參加對需求中來，而傳統結構方式已不能滿意這一要求，在新建水利工程中對現狀河道進行生態型河道整治勢在必行。生態型河道的要求，首先是河邊能滿意防洪要求，一同岸坡能滿意抵擋洪水沖刷的要求。

現在水利工程常選用護岸結構方式在岸坡的結構安穩、防洪治澇和水保等方面取得了較好的防護作用，但與周圍的人文環境、生態環境、社會環境等方面不太和諧，對河道生物的天然平衡體系和水環境質量產生了必定的晦氣影響,河道水流本身的自我凈化才能和天然岸坡的植物成長鏈遭到較大影響，水利工程常用護岸結構帶來的環境影響問題愈來愈引起人們的重視。

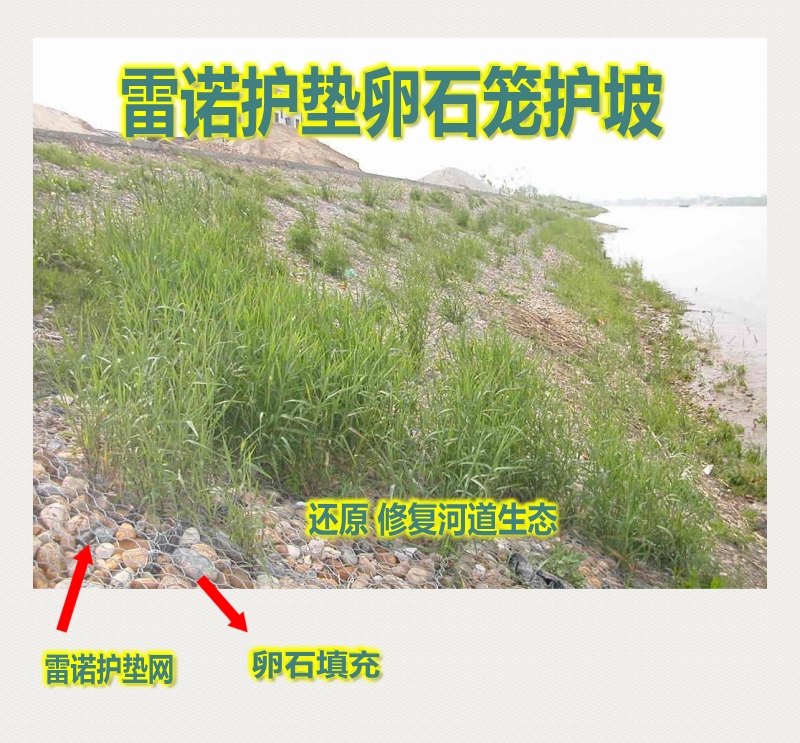

而雷諾護墊護岸結構在抗腐蝕和抗沖刷及維護河邊方面不僅能滿意工程強度、剛度、安穩性以及安全的要求,一同統籌對周圍環境的維護和生態本身修正的功用，補償傳統的護岸結構的不足,并且其具有運用條件簡易、規劃簡略、施工方便快捷等長處，是傳統的護岸結構型式無法比擬的。

二、躍洲水利紐帶進水渠護岸計劃規劃

1、工程簡述

于都縣躍洲水利紐帶工程地處貢水干流于都縣境內河段，壩址坐落于都縣貢江鎮城郊的躍洲村,距于都縣城約5km,壩址以上操控流域面積14978km2，是一座以發電為主,統籌改進城區水環境航運等歸納利用效益的大(2)型水利紐帶工程。其間庫區右岸進水渠是紐帶的重要組成部分之一，右岸進水渠約270m段屬貢水沖積一級階地，邊坡髙10?12m，現況坡角70°?80°，為土質邊坡，組成岸坡地層巖性上部為壤土、黏土，厚7.9?8.3m，灰黃、黃褐色，土體的孔隙比小于0.6，歸于低壓縮性土，土體的壓縮性和抗剪強度等物理力學目標都比較好;下部為砂類土，稍密狀,現狀岸坡較陡，別的岸坡土的抗沖刷性較差，因而現在已呈現崩岸和塌岸現象,急需進行護岸處理。

2、進水渠護岸規劃

首先是根據現狀岸坡狀況和地質專業供給的資料，對庫區進水渠岸坡進行安全安穩復核，岸坡安穩復核選用北京水科院編制的土質邊坡安穩剖析核算程序STAB進行核算，核算方法選用瑞典圓弧法。核算選用的土體首要參數有各層土的比重G，天然容重抶，飽滿容重沲，凝聚力C，內摩擦角^等。核算工況別離斷定為根本組合是施工期的岸坡安穩和特別組合是安穩滲流規劃洪水位驟降1/3時的岸坡安穩;

根據《堤防工程規劃規范》(GB50286-2013)的規則，根本組合的岸坡安穩安全系數有必要大于等于[X]^71.15，特別組合的岸坡安穩安全系數有必要大于等于[欠及；1.10;根據工程上游挖方岸坡，下流填方岸坡的特點，別離擬定2種不同的組合計劃進行比選。經過計劃比選，一同還歸納考慮進水渠的運行條件和周邊環境等歸納要素，終究斷定開挖和填筑岸坡的邊坡均為1:2.5。

因而，要對現狀岸坡進行削坡或填筑處理。其次彼岸坡土體進行抗沖刷核算，根據《水利核算手冊》，砂土的不沖不淤流速是0.3m/s，黏性土的不淤流速是0.6m/S，而進水渠正常的跋涉流速是1.2m/s，洪水期流速甚至更大。因而有必要彼岸坡進行防護處理，以滿意岸坡抗沖刷的要求。庫區周邊將來要開發旅游業，進水渠岸坡規劃時也要考慮景象效應。

（1）護岸型式的比選

現在水利工程常選用的護岸型式有現澆混凝土護岸、干砌石護岸、漿砌石護岸和近幾年鼓起的雷諾護墊護岸。經過計劃比選，躍洲水利紐帶工程進水渠護岸終究選用雷諾護墊護岸型式。

（2）雷諾護墊護岸規劃

雷諾護墊護岸所選用的厚度是護岸規劃的操控性目標，護岸厚度厚了，不經濟，必然構成工程造價的添加，選薄了，護岸不能滿意抗沖刷和抗風波的需求。因而核算波濤爬高2A和岸坡系數m是核算護岸厚度的要害，岸坡系數m在岸坡安穩復核時已斷定，僅波濤爬高2待求，影響波濤巨細的首要要素有風速、風向、吹程和水深等，根據規劃各專業供給的相關資料核算出波濤爬髙2h，并由此核算出雷諾護墊護岸的厚度H為0.3m。

雷諾護墊的規劃是選用具有高延伸率的低碳鋼絲由機編雙鉸和六邊形金屬網面構成的墊形工程構件，具有特有的柔性結構特征。雷諾護墊選用的低碳鋼絲標準及首要技能參數:鋼絲抗拉強度350?550N/mm2,伸長率不低于1Q%;網面鋼絲直徑{2.0mm，公役±0.05mm，最小披層分量為215g/m2;為加強構件剛度，鋼絲面板邊端選用直徑為來.7mm的邊端鋼絲，鍍層鋼絲公役±0.06mm，最小鍍層分量為245g/m2;綁扎鋼絲直徑疾.2mm,公役±0.06mm，最小鍍層分量為230g/m2。

根據進水渠段風速、風向、吹程、水深、地勢和地質條件等歸納要素，斷定網箱式雷諾護墊護岸的標準為:長度L別離為3、4、5、6m,寬度w和高度H均為2m和0.3m4種型式;雷諾護墊沿長度L方向每隔1m設縱向雙隔板，使其構成獨立的單元。雷諾護墊由蓋板、底板、邊板、端板和雙隔板5部分組成。

糖率也是雷諾護墊護岸規劃需求考慮的重要目標。糙率的巨細首要取決外包網箱內的填石的粒徑和填石的形狀，為了簡化邊界條件，一般狀況下網箱的鋼絲影響很小能夠忽略不計。因而雷諾護墊的糙率僅與填石粒徑散布狀況和選用塊石形狀有關。MeyerPeter和Muller給出了以下經歷公式

根據工程運用實際狀況一般雷諾護墊的填石粒徑規模為80?150mm。選用適宜尺度的卵石、片石或塊石，作為雷諾護墊網箱的填料，空地率是操控石料填充網箱內塊石密實程度的重要目標，一般操控在不超越25%左右,要求所選石料質地堅硬，軟化系數大于0.7，比重不小于2.5t/m3，抗風化。對于尖狀石塊，及風化巖石、泥巖不得用做充填石料。

某公司托付美國科羅拉多州柯林斯堡的科羅拉多州立大學試驗室做了原型試驗，研究學者們(Simons等從為:格賓系列結構的糙率是填石均勻粒徑以及一些水力要素的函數。都是對這些水力學公式和經歷公式進行試算，發現其值跟原型實測數據比較，誤差較大?，F(xiàn)在在規劃中，引薦選用如下試驗數據。

根據原型實測數據，規劃斷定選用的雷諾護墊參閱糙率系數為0.0277。大于漿砌石和混凝土糙率系數，闡明其具有杰出消能作用。能較明顯下降進水渠跋涉流速，減少水流彼岸坡和河床的沖刷。

三、雷諾護墊護岸施工關鍵

雷諾護墊護岸施工程序包含:施工預備、岸坡坡面收拾(按施工組織規劃組織砼擋墻和岸坡的土方工程已先期施行)、雷諾護墊拼裝、裝填石料、蓋板閉合、終究質量檢查合格后，雷諾護墊施工完結。

1、施工預備

根據施工計劃合理組織施工人員、施工機械、施工東西和施工資料的備料。雷諾護墊是本工程運用的首要資料，運用前有必要具有生產廠家供給的出廠合格證和產品查驗合格證及產品送檢合格的報告單。在施工現場根據表3所列參數目標對運用到工程中的雷諾護墊的類型、標準、技能功能等目標進行復檢。雷諾護墊網箱的填充石料也是護岸施工的首要資料，要嚴格操控填石粒徑、軟化系數等目標。

2、雷諾護墊護岸的施工關鍵

（1）坡面收拾要求坡面平坦、密實、無雜質,坡面平坦度的相對高差要小于±30mm。經查驗合格方可進入雷諾護墊拼裝的施工。

（2）雷諾護墊拼裝施工時，要點操控雙隔板與邊板的絞合,要保證雙隔板與邊板的髙度共同。一切豎直向的面板的上部邊際在同一水平面上，拼裝結束后的護墊四周邊板平坦，絞合點結實，不會呈現隔板髙度不足的現象。

（3）裝填石料施工時應留意:①從坡底往坡頂方向進行裝填，逐單元格往坡頂方向裝填，防止因為沒有裝填到顯露隔板而構成隔板曲折。②為防止單邊裝填所引起的順坡方向的邊板向兩邊曲折的變形，邊板兩邊的石料一同進行裝填。③考慮到石料的沉降，裝填時應有2.5cm的超高，并且雷諾護墊內頂部裝填的石料需人工擺放，盡量減少孔隙率，

（4）雷諾護墊進行蓋板封閉施工前，需對裝填曲折的隔板進行校正，對已裝填的石料進行平坦，終究保證一切橫向、縱向在一直線上，坡面平坦不存在洼陷、凸起現象。鋪上蓋板，用與網面相同材質的鋼絲將蓋板邊際和邊板、端板邊際，蓋板與隔板邊際絞合在一同，其間靠在一同的端板、邊板邊際以及蓋板邊際一同絞合(有4條邊）,絞合的次序為雙圈、單圈、雙圈以此循環，雙圈與雙圈之間的距離為。

(5)蓋板閉合后，進行質量檢查，查驗合格，雷諾護墊鋪設施工完結。

總結：

前史中華大地深受水患災禍影響，大眾常常顛沛流離，栽培的農作物常常一無所得，即便在今天水患仍是國家的痛楚。近幾年國家對水利工程建造越來越重視，傳統的各種水利護岸工程往往在維護河邊岸坡免受洪水沖刷的一同,也阻止了水體天然循環，影響了天然界綠色植被的正常成長。雷諾護墊應運而生，逐步被人們承受認可。以上雷諾護墊護岸在水利紐帶工程中的運用也可闡明一般，對我國而言，雷諾護墊是現在最佳的水利工程適用資料。
