摘要：以西和縣六巷河?xùn)|溝河道重金屬綜合治理工程中軟基處理方案為例，依據河道格賓籠的特性，提出了格賓籠護坡方案在河道治理中的適用范圍、相應的設計方案和施工控制要點。

1 工程概況

 西和縣六巷河?xùn)|溝河道重金屬綜合治理項目．通過對工程區所有涉重企業及其周邊環境隱患進行全面排查，摸清重金屬污染現狀；充分利用社會各方力量，多舉措籌集專項治理資金對六巷河流域歷史遺留環境問題進行整治．使重金屬污染工程區的環境質量逐步改善。本項目工程措施包括清理河道兩岸歷史遺留的尾礦堆，消除河岸尾礦堆對河水水質的直接威脅；在關鍵區域修建攔渣堤，防止尾渣進入河道。對堆放淤泥、歷史遺留尾礦的尾礦庫采取閉庫措施，防止二次污染。

六巷河?xùn)|溝河道重金屬綜合治理工程主要建設內容有：

(1)花橋河三羊壩段工程區：修建201 m防護墻對堆放淤泥、歷史遺留尾礦庫采取閉庫措施，防止二次污染。

(2)花橋河左岸下巷村段工程區：修整河道左岸歷史遺留的尾礦堆積體。消除河岸尾礦堆積物對河水水質的直接威脅；修建攔渣堤長1536 m，防止尾渣進入河道。

(3)花橋河右岸下巷村段工程區：花橋河右岸靠路側修建168 m防護墻；對一期已建攔渣堤的臨河尾礦堆積體外露坡體按坡比1：2修整，并采用現澆C20鋼筋砼網格梁固坡處理，長度為l 155 m。

(4)六巷河六巷鄉焦溝段工程區：修建245 m防護墻對堆放淤泥、歷史遺留尾礦庫采取閉庫措施，防止二次污染。防護墻及攔渣堤工程均采用復式斷面，下部采用現澆C20砼仰斜式擋土墻。頂寬0．30m．1臨空面外邊坡為1：0．3，內邊坡為1：0．1，墻趾尺寸0．6 m×0．4m(高×寬)的前趾。防護墻設計中擋土墻地面以上高度2．0 m，基礎埋深1．2 m，攔渣堤設計中擋土墻高度由水利計算而定。擋土墻上部采用夯填尾礦砂或尾礦砂削坡，坡面比為1：2。坡面采用C20鋼筋砼網格梁固坡，網格梁按1．5 m×1．5 m間開布設，C20鋼筋砼網格梁尺寸寬×高為300‘mmx500 mm。由于尾礦砂中S04-2含量較高，砼工程所用水泥均采用抗硫酸鹽水泥(MSR42．5中抗水泥)。尾礦砂表面需做防滲處理．防滲材料采用復合土工膜，復合土工膜上覆土厚50 cm，并恢復植被。復合土工膜采用兩布一膜，單位面積質量900 g／m2，膜材厚度0．5 mm。

2 格賓籠護坡設計

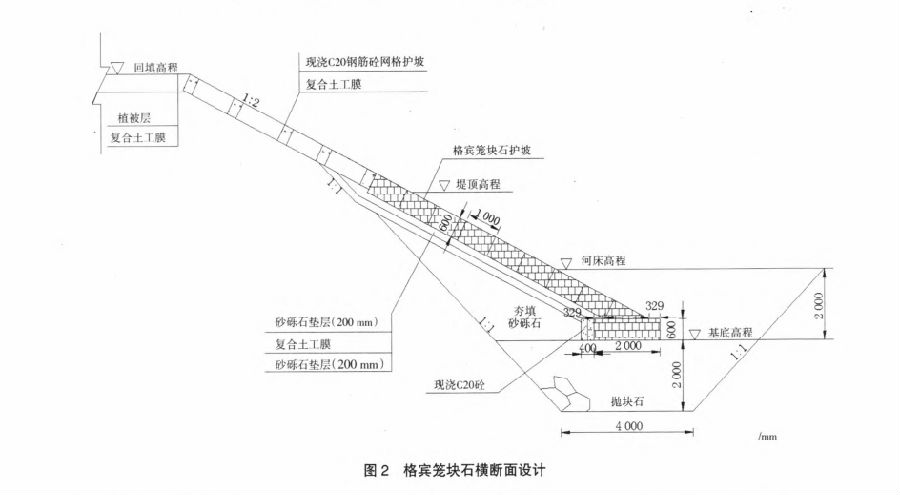

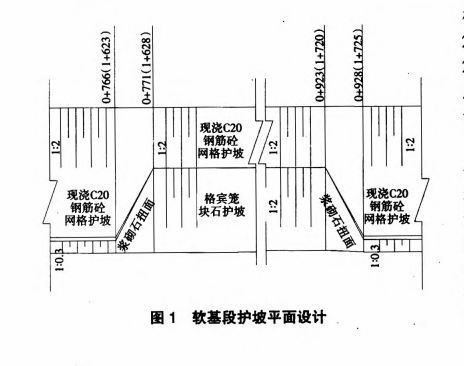

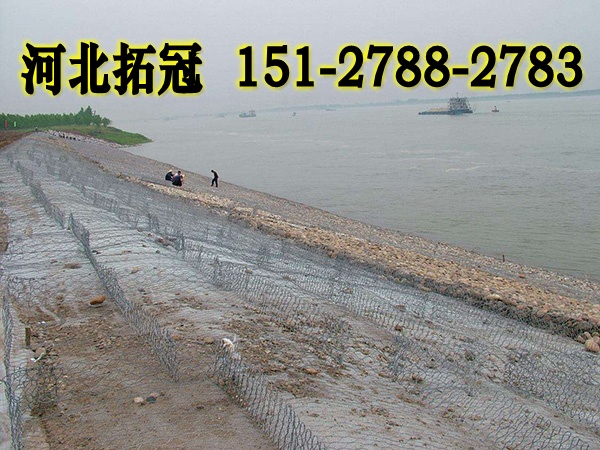

西和縣六巷河?xùn)|溝河道重金屬綜合治理項目實施過程中，第V、第Ⅵ標段局部區段攔渣堤堤基持力層為淤積尾砂：第V標段樁號0+766～0+928、第Ⅵ標段樁號1+623～1．+725段原為淘金礦坑。現狀為尾砂、砂礫混積體。鑒于以上兩段特殊的地基條件，參考類似工程軟基處理方法。對兩段軟基基礎進行拋塊石處理(圖1)，護坡護面采用格賓石籠(圖2)。

設計對樁號0+766—0+928、1+623～1+725段護坡地基進行拋塊石處理(圖1)，拋填厚度1．0 m；0+771～0+923、1+628～1+720段護坡表面護面材料采用格賓石籠。

護坡格賓籠尺寸為1 m  x 0．6 m×4．0 m(寬×高×長)，其順?biāo)鞣较蜷L(zhǎng)度為4．0 m，在其內部每1．0 m設一個隔板：下部基礎底角格賓籠尺寸為2．0 m×0．6 m×2．0 m(寬x高×長)，中間不設隔擋。格賓籠網孔選用14 cm (16～17)cm，材質選用低碳高鍍鋅鋼絲，網線徑為2．6 mm，框線徑為西3．2 mm，箱體連接線徑為2 mm，與編織網同一材質。鋼絲單根強度>400MPa，整網強度>28 kN，含鋅量每平米>250g，延伸率>1．20／6，符合規范GBT3079-93、GBT228-2002。使用壽命>30年。

格賓籠中裝填塊石，要求面層石料最小邊長不得小于15 cm，內部石料不做控制．但要求孔隙用小碎石填充，孔隙率不大于300／6.兩段攔渣堤均采用復式斷面，攔渣堤采用格賓石籠護坡，護砌厚度0．60 Ill，迎水面坡度為l：2，堤腳采用0．6 m x 2米高X寬)的格賓石籠基礎，攔渣堤上部設計保持原設計不變，坡面采用C20鋼筋砼網格梁周坡。混凝土仰斜式擋土墻與格賓石籠護坡式攔渣堤之間由扭面銜接，扭面采用漿砌石進行護砌，護砌厚度為60 em。護砌長度為10 m，也可根據實際地形調整長度。

格賓籠規格及特河道治理項目中格賓籠的應用已趨于成熟。格賓籠是將抗腐、耐磨、高強的低碳高鍍鋅鋼絲或5％～10％鋁鋅稀合金鍍鋅層鋼絲包塑上一層PVC或者PE．也稱高爾凡格賓籠。其成品結構較以往使用的鉛絲籠等相似結構將更加具有防銹、防靜電、抗老化、耐腐蝕、高抗壓、高抗剪等特點，能有效抵抗海水或高度污染環境的侵蝕。格賓籠是由機械將雙線絞合編織成多絞狀、六邊形網目的網片，其雙線絞合部分的長度應不小于5 cm，以不破壞鋼絲的防護鍍層。河道治理格賓籠可根據工程設計要求組裝成箱籠．并裝入塊石等填充料后連接成一體，用做堤防、路基防護、水利建設等工程。主要用作河道、岸坡、路基邊坡護坡結構，既可防止河岸遭水流、風浪侵襲而破壞．又實現了水體與坡下土體間的自然對流交換功能。達到生態平衡。

河道格賓籠規格：

網箱型號為：長1～4 m，寬1～2m。高0.4-1m，間隔網片數l一3片；

網墊型號為：長3～6米，寬2m高0.15-0.3 m，間格網片數2～5片：

網片材料為一般采用熱鍍鋅(鋁或鋁加鋅)鋼絲、聚酯膜+熱鍍鋅(或鋁加鋅)鋼絲，網絲直徑

2．0-4.0mm：鋼絲為鋼絲包括綁扎絲均為低碳鋼絲，牌號和鋼絲力學性能符合GBfr700—2006國標。

3.河道治理格賓籠工程結構體具有以下特性：

(1)較好的生態性：在格賓籠中填人適當?shù)氖瘔K，石塊間可填土料，在填料時可移植草皮、灌木等，并且檄人草籽。當施工完成后石縫間長出植被，ji滿足了水土保持、美化環境的要求。而且植物的根系經石塊間的土進入坡體也可以起到淺層的、長期的固坡作用.

(2)較好的抗沖及防浪性：格賓籠工程的抗沖刷能力較漿砌石、混凝土等其他工程強．能承受的水流速度最大可達6 m／s：

(3)較強的透水性：格賓籠的特殊結構使其具有良好的排水特性，有利于岸坡的穩定和水土保持；

(4)較好的柔韌性：格賓籠結構抗水流沖刷能力強，籠箱之間沒有結構縫，柔韌性較好適應變形、整體結構具有延展性：

(5)較強的耐腐蝕性：格賓籠是將表面經防fu處理的低碳鋼絲包塑上一層PVC或者PE保護層。經久耐用，多用于海灘、水質變化大的江河/內陸中小河流岸坡的迎水立面，能有效的抵抗海水或高度污染環境的侵蝕：

(6)施工的便利性：格賓籠在組裝和施工過程中不使用水、水泥、模板和電等，施工簡單，可以按設計要求組裝成多種形狀，連接成一體；

(7)便于調整工期、加快進度：格賓籠填充料可充分利用當?shù)厥腺Y源，多個施工組可以同時進行施工，平行、流水線作業可以加快施工進度，利于趕工期。

4、格賓籠護坡施工要點

格賓籠的安裝、施工順序：

①鋼絲網成捆運抵施工現場后，要求在平坦堅硬的地面上拆開并展開，將側面板，背面板以及隔片豎起敞口箱形。

②將網箱背面板，前面板和側面板以及中央隔片用綁絲連接格賓籠組裝起來。按設計要求綁扎組裝成各種形狀，連接成一體，結合本工程格賓籠護坡設計，在施工過程中提出如下幾個施工要點：

(1)軟基處理方法：對兩段軟基基礎進行拋塊石處理，護坡護面采用格賓石籠。護坡地基塊石拋填厚度1．0 m。坡面按設計要求削坡并平整鋪設面。拋石面及坡面應平整、密實、無雜質。

(2)鋪設砂礫石、復合土工膜施工應符合設計要求以及SL 260—98標準的規定。采用格賓石籠。

(3)格賓籠組裝：

①鋼絲網要求必須在一塊靠近安裝位置的平坦堅硬的地面上分組打開．鋼絲網要整平折疊的部位。在打開及整平的過程中應避免損傷籠體及鋼絲網線表面保護層。

②按設計要求選擇綁扎間距及方式，用綁扎絲將籠體組裝成設計形狀。綁扎間距一般為200～300MM，綁扎方式有連續纏繞和按間距綁扎兩種。基礎整平處理后將組裝好的籠體安裝在設計的位置上，相鄰的籠體綁扎連接。

（4）填充料施工：將規格、質量符合設計要求的石塊填入格賓籠中，

要求同時均勻的向一組護墊的各網格內填料，嚴禁往單個網格填料。填料要做適當?shù)拇a排，以達到較高的密度。

石塊直徑一般需大于網目?jī)杀?，空隙用小碎石填塞、整平。填充材料容重?yīng)達1．7dm3。

（5）封蓋施工：石塊填充完畢后，面層石料必須整平，然后蓋上籠蓋，整齊籠子邊緣，并綁扎連接。

如果用分體式籠蓋，則需將全部籠子填充后。再鋪設籠蓋，并沿籠體和隔片邊線一次綁扎。

用拉筋來保持籠體形狀的規整，間距一般在300 ITlrll左右。

5.結語

河道治理格賓籠適用于水利工程，公路、鐵路路基邊坡防護，生態邊坡治理，海防工程，災害防護治理，大型邊坡支擋工程，生態河道建設。市政園林美化，橋梁橋基保護等。更加適用于基礎持力層為特殊的地基，如軟基地段；膨脹土地基段；水、電等施工條件不便利及有石料的地區：工程區位于荒山野洼，石料充足，管理難度較大的山坡段；橋梁的橋墩及其上、下游的護岸段，以及出現不均勻沉降的山特殊地段等

西和縣六巷河?xùn)|溝河道重金屬綜合治理項目在實施過程中攔渣堤局部堤段堤基出現軟基．設計軟基處理方案為軟基中進行拋塊石處理。設計軟基處理方案為軟基中進行拋塊石處理。護坡護面采用格賓石籠。

設計充分考慮到格賓籠柔性的結構能適應邊坡的變動而不被破壞，比剛性結構具備更好的安全穩定性。而且該結構本質上都具有透水性對地下水的自然作用及過濾作用具有較強的包容性．水中懸移物和淤泥得以沉淀于填石縫中，從而有利于自然植物生長，逐步恢復原有的生態環境。該設計方案避免了常規軟基處理后攔渣堤的不均勻沉陷造成的破壞，使攔渣堤具備完整性、安全性、穩定性、生態性，施工完畢后取得了良好的防護效果和生態保護效果。
